紅外熱成像系統
本方案SR60紅外監控系統，采用目前先進的被動紅外熱成像技術，結合計算機處理技術和自動控制技術，保證了日夜監視，零照度下清晰成像，超溫報警，為煤礦煤堆倉庫日夜全天候安全防戒提供了可靠的手段。實現對煤堆全方位實時監控，全屏溫度搜索，超溫報警、溫差報警。
應用行業：
火電、煤化工、冶金、煤炭轉運站、港口倉儲等以煤為原料的行業
系統特點
1、 日夜全天候監視
24小時不間斷監視，實現對煤堆全方位全天候?qū)崟r(shí)監控。
2、可靠報警
通過紅外熱像儀可對室內、室外煤堆進行有效的溫度報警，即實現任意設定報警溫度值，高于溫度值可自動報警并顯示報警色。
系統組成：
|
序號 |
設備名稱 |
數量 |
說明 |
|
1 |
紅外熱成像儀 |
1 |
配紅外專用鏡頭 |
|
2 |
云臺 |
1 |
智能變速一體化高速云臺 |
|
3 |
護罩 |
1 |
雙孔護罩 |
|
4 |
鍺窗口 |
1 |
紅外鍺窗口 |
|
5 |
數字硬盤錄像機 |
1 |
實時視頻錄像 |
|
6 |
專用軟件 |
1 |
系統控制軟件 |
|
7 |
硬盤 |
1 |
硬盤錄像機專用硬盤，錄像存儲 |
工作原理：（見已做樣本）

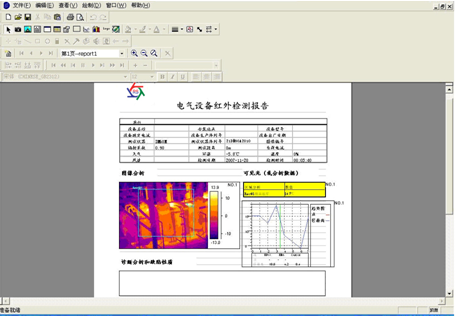

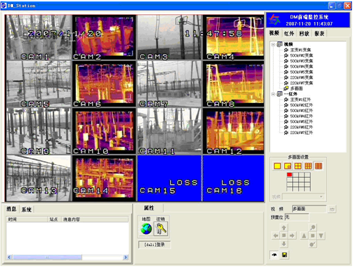

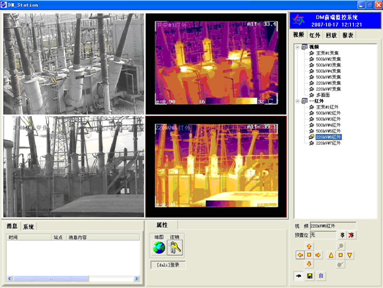

軟件界面圖：
系統參數指標：
|
項目 |
技術參數 |
|
||
|
探測器性能 |
探測器類型 |
非制冷焦平面微熱型 |
|
|
|
像素 |
160×120 |
|
||
|
圖像性能 |
視場角/最小焦距 |
18°×13°/0.3m |
|
|
|
空間分辨率 |
1.9mrad |
|
||
|
熱靈敏度 |
≤0.1℃@30℃ |
|
||
|
幀頻 |
50/60Hz |
|
||
|
波長范圍 |
8-14um |
|
||
|
測量 |
測溫范圍 |
-20℃- +350℃，可擴展到+600℃ |
|
|
|
精度 |
±2℃或±2%（讀數范圍），取大值 |
|
||
|
測溫校正 |
自動/手動 |
|
||
|
測量模式 |
實時4個可移動點，3個可移動區域（最高溫、最低溫捕捉、平均溫度測量），線測溫，等溫分析，溫差測量，溫度報警（顏色） |
|
||
|
圖像存儲 |
原始圖像采集 |
后端手動采集單幀原始數據圖像，采集的數據圖像可分析、可測溫 |
|
|
|
圖像存儲 |
MPEG-4實時連續圖像記錄 |
|
||
|
單幅拍照保存，BMP格式 |
|
|||
|
護罩
|
構造 |
鋁合金 |
|
|
|
加熱器 |
有 |
|
||
|
風扇 |
有 |
|
||
|
遮陽罩 |
有 |
|
||
|
保護窗口鍺片 |
單晶鍺，表面鍍金剛膜64×4 |
|
||
|
電源系統 |
外接電源 |
AC 24V，三組（DM60-S、云臺及云臺加熱器） |
||
|
功耗 |
<35w（標稱）；<70w（防護罩加熱器工作）；<100w（云臺加熱器工作） |
|||
|
環境參數 |
工作溫度 |
-40℃-+50℃ |
||
|
濕度 |
IP66 |
|||
|
接口 |
電源接口 |
AC 24V |
||
|
視頻輸出 |
有，PAL/NTSC |
|||
|
串口 |
RS485 |
|||
|
網口 |
RJ-45以太網連接，用于MPEG4數字視頻、數據傳輸，儀器操控等 |
|||
